前回のデータのガウシアンフィッティングを応用した複数のガウシアンにフィッティングする方法について今回は紹介する。異なる吸収特性をもつものが重なった場合、複数の特徴(吸収量a、吸収中心b、吸収幅c)をもつガウシアンを用いてフィッティングすることで、それぞれの特徴量に分解することができる。
なおコード自体は
研究者のための実践データ処理~Pythonでピークフィッティング~ - Qiita
を参考にしている。
前回と同様に仮想的な2つのガウシアンを含む透過データを生成する。真値をガウシアンのパラメータとしてa=0.5, b=0.2, c=0.02, 2つ目のパラメータはa2=0.4, b2=0.24, c2=0.10,として、透過の平均を1、そこに正規分布乱数を加えたものを仮想データとする。
import numpy as np import matplotlib.pyplot as plt from scipy.optimize import curve_fit a=0.5 b=200e-3 c=20e-3 a2=0.4 b2=240e-3 c2=100e-3 y2=1-a*np.exp(-1*(x-b)**2/c**2)-a2*np.exp(-1*(x-b2)**2/c2**2)+0.08*np.random.normal(size=np.size(x)) plt.plot(x,y2)

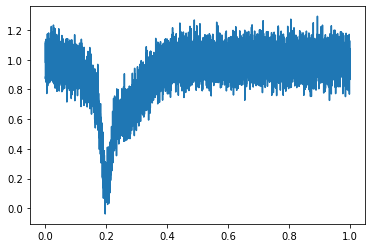

幅の広いガウシアン(c2=0.1)の効果でガウシアンの裾が片側だけ広がったようなデータになっている。
フィッティングに使用する複数のガウシアンはfor文とlistを用いて定義する。
def func(x, *params): #paramsの長さでフィッティングする関数の数を判別。 num_func = int(len(params)/3) #ガウス関数にそれぞれのパラメータを挿入してy_listに追加。 y_list = [] for i in range(num_func): y = np.zeros_like(x) param_range = list(range(3*i,3*(i+1),1)) amp = params[int(param_range[0])] ctr = params[int(param_range[1])] wid = params[int(param_range[2])] y = y + amp * np.exp( -((x - ctr)/wid)**2) y_list.append(y) #y_listに入っているすべてのガウス関数を重ね合わせる。 y_sum = np.zeros_like(x) for i in y_list: y_sum = y_sum + i #最後にバックグラウンドを追加。 y_sum = y_sum + params[-1] return y_sum
初期値のリストを以下のように作成する。
#初期値のリストを作成 #[amp,ctr,wid] guess = [] guess_x=0.2 guess.append([-0.8,guess_x , 0.03]) guess.append([-0.3,guess_x , 0.03]) #バックグラウンドの初期値 background = np.mean(y) #初期値リストの結合 guess_total = [] for i in guess: guess_total.extend(i) guess_total.append(background)
関数へのフィッティングは前回同様scipy.optimize
からcurve_fit
をロードして'curve_fit`を実行する
from scipy.optimize import curve_fit popt, pcov = curve_fit(func2, x, y, p0=guess_total) popt array([-0.39329994, 0.24159909, 0.10034837, -0.50784074, 0.19993044, -0.0202291 , 0.99990966])
popt
がフィッティングされた各パラメータだが、3つで1組のガウシアンで今回は2組あり、最後はバイアスになる。
1組目は[-0.39329994, 0.24159909, 0.10034837]だが幅の広いガウシアン[a2,b2,c2]=[-0.4,0.25,0.1]と一致する。また [-0.50784074, 0.19993044, -0.0202291]は幅の狭いガウシアン [a,b,c]=[-0.5,0.2,0.01]
と一致する。元データと2つのガウシアンを重ね合わせてみると、よく合っていることがわかる。
fit = func2(x, *popt) plt.plot(x,y,'c') plt.plot(x,fit,'r')
