ブログデザイン備忘録～canvasによる曲線描画

1.円の描画
2. 円弧の描画
3. ベジエ曲線の描画
4. まとめ

　前回はcanvasとjavascriptを用いて直線を描画を行う方法について紹介したが、今回は円などの曲線の描画方法について紹介する。

atatat.hatenablog.com

1.円の描画

　まずcanvas要素とjavascript関数を用いて円を描画する方法について説明する。円だけを描画する関数はなく、実際には円弧を描画するarc()を利用して円を描くことになる。

<canvas width="300" height="150" id="canv_curv1" style="background-color:yellow;"></canvas>

<script>
var canvas = document.getElementById('canv_curv1');
if (canvas.getContext) {
    var context = canvas.getContext('2d');
    context.beginPath();
    context.arc(150,75,50,0,2*Math.PI);//円を描画
    context.stroke();
}
</script>

関数arc(x0,y0,r,ph_sartt,ph_end,counterclock)は円弧の中心座標x0,y0、円弧の半径r, 円弧の開始角、円弧の終了角、円弧の描画方向を半時計周りであればtrue, 時計回りであればfalseを指定する。上の例ではキャンバス(300x150)の中心(150,75)から半径50の円を描くようにしている。開始角は0度、終了角を360度とするが角度はそれぞれラジアン単位で指定するため、πを利用するためMath.PIを用いている。円の描画実行結果を下に示す。

2. 円弧の描画

arc関数の引数を変えることで円弧を描画することができる。以下は開始角を45度、終了角を360度にしてcounterclockを左はfalse(デフォルト)、右はtrueにした場合の円弧の描画を行う。

<canvas width="300" height="150" id="canv_curv2" style="background-color:yellow;"></canvas>

<script>
var canvas = document.getElementById('canv_curv2');
if (canvas.getContext) {
    var context = canvas.getContext('2d');
    context.beginPath();
    context.arc(100,75,50,45/180*Math.PI,2*Math.PI);//時計回りの円弧
    context.stroke(); //描画を指示する
    context.beginPath();
    context.arc(200,75,40,45/180*Math.PI,2*Math.PI,true);//反時計回りの円弧
    context.stroke(); //描画を指示する
}
</script>

以下の実行結果で0度(360度)は円弧右にあること、counterclockがfalseの場合時計回り、trueの場合は反時計回りに円弧が描画されていることが確認できる。

円弧を描く方法としてはarcの他に直線と組み合わせた円弧を描くarcTo関数がある。arcTo(x1, y1, x2, y2, radius)は直前にmoveTo(x0,y0)と座標を指定した状態で点F(x0,y0)と点C(x1,y1)を結ぶ直線および点C(x1,y1)と点G(x2,y2)を結ぶ直線を描き、半径radiusの円と2本の直線の交点をD,EとしたときにFDEまでが描画される。（下図参照）

以下がコード例だが、(x0,y0)=(40,20)と(x1,y1)=(140,120)を結ぶの直線と半径20の円との交点までの直線と(x1,y1)=(140,120)と(x2,y2)=(240,20)を結ぶ直線の半径20の円との交点までの円弧を描画する。

<canvas width="300" height="150" id="canv_curv3" style="background-color:yellow;"></canvas>

<script>
var canvas = document.getElementById('canv_curv3');
if (canvas.getContext) {
    var context = canvas.getContext('2d');
    context.beginPath();
    context.moveTo(40,20); //直線の開始点
    context.arcTo(140,120,240,20,20); //直線+円弧描画
    context.stroke();
}
</script>

3. ベジエ曲線の描画

　曲線としては円弧の他にベジエ曲線をを描画することができる。2次のベジエ曲線を描画するにはquadraticCurveTo(cpx, cpy, x, y)を用いる。下図の曲線の開始点B:(x0,y0)はあらかじめmoveTo(x0,y0)で移動した状態で曲線の終了点C:(x,y)を指定する。曲線の曲がり方はコントロール点(cpx,cpy)を指定する。2次のベジエ曲線の場合、開始点と終了点の接戦の交点が(cpx,cpy)となるように曲線が曲げられる。

以下のコードは、上下に2本の2次ベジエ曲線を描画するが、開始点/終了点はy方向にシフト(x座標は同一で、y座標だけオフセットさせた)させて、コントロール点は同一にしている。コントロール点が離れている下のベジエ曲線の方が曲線のカーブが急峻になっていることがわかる。

<canvas width="300" height="250" id="canv_curv4" style="background-color:yellow;"></canvas>

<script>
var canvas = document.getElementById('canv_curv4');
if (canvas.getContext) {
 var context = canvas.getContext('2d');
    context.beginPath();
    context.moveTo(50,100);
    context.quadraticCurveTo(150,20,250,100);//2次ベジエ曲線
    context.stroke();　//上のベジエ曲線
    context.beginPath();
    context.moveTo(50,200);
    context.quadraticCurveTo(150,20,250,200);
    context.stroke(); //下のベジエ曲線
}
</script>

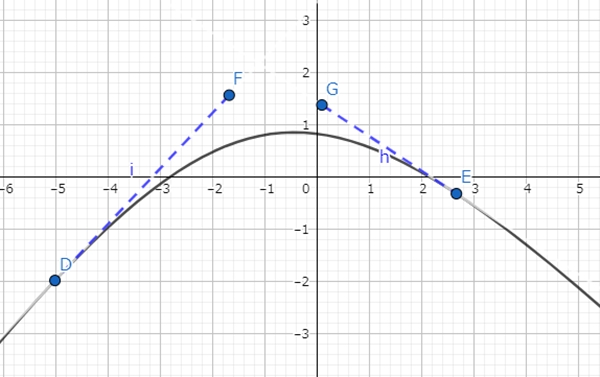

　3次のベジエ曲線はbezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y)を用いる。コントロール点の役割は2次のときと同じだが、開始点と終了点のコントロール点を別々に設定できる。下図の関係で示すと開始点D(x0,y0)のコントロール点は点F(cp1x,cp2y)で、終了点E(x,y)に対するコントロール点は点G(cp2x,cp2y)となる。

以下に3字のベジエ曲線を描画するコードを示す。

<canvas width="300" height="150" id="canv_curv5" style="background-color:yellow;"></canvas>

<script>
var canvas = document.getElementById('canv_curv5');
if (canvas.getContext) {
 var context = canvas.getContext('2d');
    context.beginPath();
    context.moveTo(50,100);
    context.bezierCurveTo(100,20,200,20,250,100);//3次ベジエ曲線
    context.stroke();
}
</script>
