TinkercadによるArduinoシミュレーション8 ~ ATtinyによるＬチカ

1. ATtinyとは
2. ATtinyへの接続
3. ATtinyによるLチカ実行
4. まとめ

1. ATtinyとは

　今までTinkercad上でArduino IDEのスケッチを用いてArduino Uno Rev3を動作・シミュレーションさせてきたが、これ以外でATtinyもシミュレーションすることができるので紹介したい。ArduinoはAtmel社のマイコンATMega328Pを搭載したマイコンボードだが、ATtinyはATMegaよりもサイズが小さいことが特徴となる。Tinkercad上ではコードを実行すればすぐに動作するが、実際には書き込み装置を使ってブートローダーやスケッチをマイコンに書き込む作業が必要になる。（例えばATtiny85を参照）なおArduino UnoではUSBを介してブートローダーやスケッチを書き込むので、書き込み装置を別途用意する必要はない。今回はTinkercadによるArduinoシミュレーションの初回に行ったLチカをやってみようと思う。

2. ATtinyへの接続

　ATtinyを動作させるためにはArduinoと違い電源の接続から行う必要がある。(Arduinoの場合はUSB経由で5Vが供給される）今回はLチカを行うので必要な配線は、VCC(電源入力),GND,D0(デジタル出力ピン)の3か所となる。それぞれのピンの位置を下図に示す。

その他のピンについては上に挙げたATtiny85などを参照。さらに電源やLED、保護抵抗(50Ω)を接続した図を示す。

D0の出力を用いてLEDを点滅させるので、スケッチは以下の通り。

void setup()
{
  pinMode(0, OUTPUT);
}

void loop()
{
  digitalWrite(0, HIGH);
  delay(1000); // Wait for 1000 millisecond(s)
  digitalWrite(0, LOW);
  delay(1000); // Wait for 1000 millisecond(s)
}

3. ATtinyによるLチカ実行

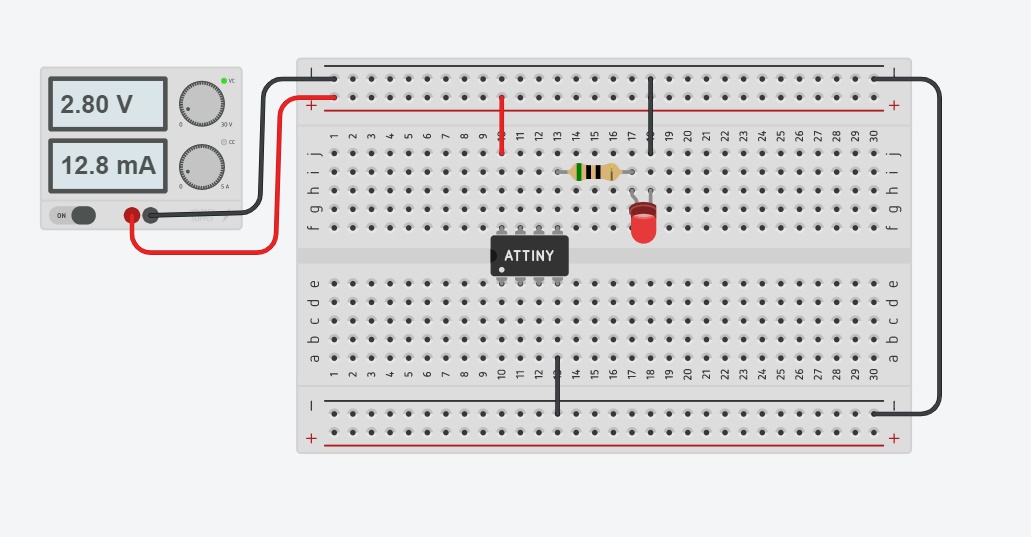

　シミュレーションを開始するとLEDが1秒おきに点灯と消灯を繰り返す。電源の出力電流に着目するとLEDのON/OFFに同期して電流値が変化している。入力電圧は一定なので、電圧値と電流値をかけることで消費電力を計算することができる。 (Tinkercadのシミュレーションがどこまで再現しているのか不明だが）電源への入力電圧を2.8Vに設定した場合の実行結果は
